No intrincado mundo dos painéis elétricos e centros de carga, surgem frequentemente dois termos que são cruciais para a segurança, funcionalidade e design do sistema:Talões principaiseTalões do Disjuntor Principal. Embora possam parecer semelhantes, confundi-los pode levar a especificações incorretas, riscos potenciais à segurança e falhas nas inspeções. Com mais de duas décadas de experiência na indústria de componentes elétricos, nossa equipe emWenzhou Kangshuai Eletrônico Co., Ltd.está intimamente familiarizado com as diferenças sutis entre esses componentes essenciais.
Este guia se aprofundará em suas definições, aplicações, parâmetros técnicos e fatores críticos que determinam quando usar um em vez de outro. Compreender esta distinção é fundamental para eletricistas, engenheiros, empreiteiros e especialistas em compras que especificam e trabalham comTalões de paineldiário. O compromisso da nossa fábrica com a fabricação de precisão garante que cada terminal que produzimos atenda aos mais altos padrões de conectividade e segurança, um princípio que orienta nossa explicação aqui.
No domínio dos sistemas de distribuição elétrica, compreender a função precisa e a aplicação de um painel Main Lug Only é fundamental para instalações seguras e compatíveis. Como um componente fundamental fabricado com precisão em nossa fábrica, Wenzhou Kangshuai Electronic Co., Ltd., um painel Main Lug Only representa uma filosofia de design específica focada na distribuição em vez da proteção primária. Em sua essência, um painel MLO é um gabinete elétrico que abriga um sistema de barramento e provisões para disjuntores de ramificação múltipla, mas omite deliberadamente um dispositivo principal de proteção contra sobrecorrente (OCPD) em sua montagem.
Os "terminais principais" são precisamente os pontos de terminação robustos e de alta amperagem, onde os condutores de alimentação de entrada de uma fonte a montante são conectados física e eletricamente. Esses condutores já estão protegidos por uma seccionadora e um disjuntor separados, que podem estar localizados em uma unidade combinada medidor-principal, um quadro de distribuição ou um painel remoto que serve como equipamento de serviço para a instalação. A função principal e única do painel MLO é atuar como um ponto de distribuição centralizado, pegando uma alimentação de energia única e de grande capacidade e dividindo-a com eficiência em vários circuitos menores e protegidos para iluminação, tomadas, máquinas ou outras cargas. Nossas décadas de experiência na produção dessas interfaces de conexão críticas, nossos terminais de painel, nos ensinaram que sua confiabilidade não é negociável, pois suportam a corrente contínua total de todas as cargas a jusante combinadas.
Para compreender totalmente um painel MLO, é necessário visualizar o caminho elétrico. A energia entra no gabinete através de um conduíte ou cabo. Esses condutores de alimentação ou de serviço ininterruptos - normalmente de cobre ou alumínio de grande calibre - são direcionados diretamente para os terminais principais, que são montados com segurança e formam o início do sistema de barramento do painel. Não há interruptor de interrupção ou fusível neste caminho dentro da caixa. Os próprios terminais, que nossa fábrica maquina e chapa meticulosamente, são a porta de entrada. Uma vez terminada, a corrente flui dos terminais para os barramentos principais, que geralmente são feitos de cobre estanhado ou alumínio e passam verticalmente (em um painel residencial) ou horizontalmente através do gabinete.
Esses barramentos possuem pontos de conexão padronizados onde os disjuntores individuais se encaixam. Cada disjuntor protege então seu circuito dedicado. Essa arquitetura significa que toda a carga do painel, desde um único circuito de iluminação de 15 A até o consumo cumulativo de vinte desses circuitos, passa por esses terminais principais. Portanto, nossas especificações de fabricação para terminais de painel em aplicações MLO priorizam vários fatores-chave além da condutividade básica, que exploraremos em uma lista detalhada.
O uso de painéis MLO é generalizado em cenários onde a distribuição elétrica é separada da proteção da entrada de serviço. Em uma residência unifamiliar típica, a principal desconexão do serviço pode ser um disjuntor de 200 A em uma combinação externa de medidor principal. A partir daí, um conjunto de alimentadores vai até um subpainel dentro da garagem ou subsolo, que é um painel MLO. Este subpainel alimenta os circuitos ramificados da casa. Em ambientes comerciais e industriais, a aplicação é ampliada.
Uma instalação grande pode ter um quadro de distribuição principal de 4.000 A. A partir disso, vários alimentadores de 400 ou 600 A vão para painéis de distribuição MLO distantes, localizados perto de grupos de cargas, como em diferentes andares de fabricação ou alas de escritórios. Esta abordagem de “painel de distribuição” reduz a queda de tensão e simplifica a fiação. Outra aplicação especializada é em configurações de transferência de geradores. O subpainel de carga crítica (alimentado por uma chave de transferência automática) geralmente é um painel MLO. Sua proteção e desconexão upstream são controladas pela chave de transferência e pelo painel de serviço principal.
Nosso papel é fornecer os terminais do painel que formam o coração confiável dessas diversas instalações MLO, garantindo que onde quer que a energia precise ser dividida de forma limpa e segura, o ponto de conexão esteja à altura da tarefa. Nossa equipe de engenharia trabalha em estreita colaboração com os fabricantes de painéis para personalizar as configurações dos terminais para esses ambientes variados e exigentes.
Em contraste com o modelo de proteção distribuída dos painéis MLO, um painel Main Breaker Lug incorpora o princípio de controle integrado e segurança. Este tipo de painel combina as funções de entrada de serviço, proteção primária contra sobrecorrente, desconexão principal e distribuição de circuito em um único gabinete independente. Os "terminais do disjuntor principal" são especificamente os pontos de terminação localizados no lado da linha (lado da rede elétrica) do disjuntor principal integrado.
Os condutores de serviço de entrada do medidor da concessionária ou de um transformador são conectados diretamente a esses terminais. O disjuntor principal integrado - um grande dispositivo de disparo termicamente magnético ou eletrônico - fornece as funções cruciais de proteção contra sobrecarga e curto-circuito para todo o painel e serve como desconexão de emergência e manutenção para toda a energia a jusante. O lado da carga deste disjuntor principal é conectado ao sistema de barramento do painel, que então alimenta os disjuntores de ramificação individuais. Este design significa que o próprio painel é classificado como “Adequado para uso como equipamento de serviço” (SUSE), uma designação crítica da NEC. Na Wenzhou Kangshuai Electronic Co., Ltd., fabricamos os terminais que são parte integrante desses conjuntos de disjuntores principais. Nossa compreensão da dupla função - tanto como um ponto de terminação de alta corrente quanto como uma parte crítica do caminho atual de um dispositivo de segurança - informa todos os aspectos do nosso processo de produção para esses terminais de painel.
O caminho elétrico em um painel MBL possui um ponto de interrupção deliberado e protegido. A energia da rede elétrica entra no gabinete e é imediatamente encaminhada para os terminais laterais da linha do disjuntor principal. Esses terminais fazem parte do conjunto interno fixo do disjuntor. A partir desses terminais, a corrente viaja através dos contatos internos do disjuntor, dos elementos sensores e do mecanismo de disparo. Em condições normais, os contatos estão fechados e a energia flui para os terminais de carga do disjuntor, que estão conectados aos barramentos principais do painel. Se ocorrer uma falha (um curto-circuito) em qualquer lugar a jusante ou se a carga total exceder a classificação do disjuntor por um período sustentado (uma sobrecarga), o mecanismo interno desarma, abrindo com força os contatos e desconectando toda a energia dos barramentos e de cada circuito derivado. Este design integrado oferece uma hierarquia de segurança clara.
O disjuntor principal protege os barramentos e os alimentadores de quaisquer subpainéis a jusante. Cada disjuntor de ramal protege sua fiação e carga de circuito específicas. Os terminais no lado da linha do disjuntor principal são, portanto, o primeiro ponto de contato para a energia da rede elétrica desprotegida. Sua integridade é absoluta, pois qualquer falha aqui – como uma conexão solta causando arco voltaico – ocorreria antes da proteção do disjuntor principal e poderia levar a um evento catastrófico. É por isso que nossa fábrica submete os terminais do painel destinados às aplicações dos disjuntores principais a testes ainda mais rigorosos para ciclagem térmica e resistência a curto-circuito.
O painel MBL é o padrão indiscutível para equipamentos de serviços residenciais, comerciais e industriais leves – o ponto onde a responsabilidade da concessionária termina e a do proprietário do edifício começa. O Artigo 230 do Código Elétrico Nacional (NEC) exige requisitos para equipamentos de serviço, e um único disjuntor principal que fornece a desconexão do serviço é a maneira mais comum e direta de cumprir. Numa casa, é o painel principal da cave ou garagem. Em um pequeno edifício comercial, pode ser um painel de 400 A em uma despensa. Além de desligar o serviço, sua natureza integrada oferece benefícios significativos de segurança e conveniência para eletricistas e socorristas: há um interruptor claramente identificado para desligar toda a energia do edifício (exceto para quaisquer fontes derivadas separadamente). Para os construtores de painéis que adquirem componentes, o uso de uma unidade de disjuntor principal pré-montada com nossos terminais de painel integrados garante uma montagem listada em UL, simplificando seu próprio processo de listagem.
Nossa fábrica apoia esses construtores fornecendo não apenas componentes, mas também relatórios de testes e documentação de certificação que atestam a conformidade da montagem com normas como UL 67 (Quadros de Painéis) e UL 489 (Disjuntores em Caixa Moldada). A confiabilidade que construímos em cada terminal suporta a função de segurança abrangente de todo o painel principal do disjuntor, uma responsabilidade que assumimos com a maior seriedade na Wenzhou Kangshuai Eletrônico Co., Ltd.
Embora os painéis MLO e MBL sirvam para distribuir eletricidade, a presença ou ausência de um dispositivo principal integrado de proteção contra sobrecorrente cria diferenças profundas em sua operação, instalação, perfil de segurança e tratamento regulatório. Estas diferenças não são meramente académicas; eles ditam práticas do mundo real para eletricistas, inspetores, engenheiros e gerentes de instalações. Com base em nossa ampla experiência no fornecimento de terminais de painel para ambas as configurações, nós da Wenzhou Kangshuai Electronic Co., Ltd. podemos articular essas distinções com clareza prática.
A tabela de comparação detalhada a seguir e a análise subsequente detalham essas áreas críticas. Compreendê-los é essencial para especificar o tipo correto de painel e garantir uma instalação segura e em conformidade com o código, com desempenho confiável durante sua vida útil. Nosso compromisso é fornecer componentes que atendam às demandas distintas de cada aplicação, seja a função pura de transferência de energia de um terminal MLO ou a função de entrada protegida de um terminal de disjuntor principal.
| Aspecto da comparação | Painel somente com terminais principais (MLO) | Painel do terminal do disjuntor principal (MBL) |
| 1. Função e papel primário no sistema | Nó de distribuição puro.Sua única função é dividir uma alimentação de energia única e já protegida em vários circuitos ramificados. É um intermediário na cadeia de poder. | Entrada de serviços e distribuição integrada.Funciona como ponto de demarcação entre a fiação da rede elétrica e das instalações, fornecendo proteção primária, desconexão e distribuição em uma unidade. |
| 2. Localização da Proteção de Sobrecorrente para Alimentadores de Painéis | Exclusivamente a montante.Os condutores que alimentam o painel MLO são protegidos apenas na sua fonte – o disjuntor a montante. A seção do cabo desse disjuntor até os terminais MLO não possui proteção local. Uma falha neste cabo dependeria do disjuntor a montante para eliminá-la, o que pode ter um ajuste de disparo mais alto devido a necessidades de coordenação. | Integrado e Local.O disjuntor principal fornece proteção direta contra sobrecorrente para os condutores de serviço exatamente onde eles terminam. Uma falha nos terminais ou imediatamente a jusante é eliminada pelo próprio disjuntor principal. |
| 3. Local de desconexão principal e procedimento de emergência | Remoto.Para desenergizar todo o painel MLO para manutenção ou emergência, o pessoal deve localizar e operar a desconexão a montante. Isso pode ocorrer em um cômodo diferente, em um andar diferente ou em uma área de serviço trancada, podendo causar atrasos perigosos. | Local e Imediato.A desconexão principal está na face do painel. Em caso de emergência, qualquer pessoa pode identificar e acionar rapidamente o disjuntor principal para eliminar toda a energia do painel e suas cargas a jusante. Este é um recurso crítico para a segurança da vida. |
| 4. Requisitos e rotulagem do código NEC | Deve ser marcado como "Somente Lugs Principais" ou equivalente.O NEC exige esta marcação para alertar o pessoal de que não há desconexão dentro do gabinete. Não é ADEQUADO PARA USO COMO EQUIPAMENTO DE SERVIÇO, a menos que seja especificamente listado e configurado como tal (raro). A sua instalação rege-se pelas regras para subpainéis e alimentadores (artigos 215, 408 do NEC). | Marcado como "Adequado para uso como equipamento de serviço" (SUSE).Deve cumprir todas as regras de equipamentos de serviço no Artigo 230 da NEC, incluindo espaço de trabalho, folgas e requisitos de aterramento/ligação. A classificação principal do disjuntor é a classificação de serviço. |
| 5. Coordenação do Sistema e Disparo Seletivo | Permite uma melhor coordenação.Um engenheiro pode dimensionar seletivamente o disjuntor do alimentador a montante para ser maior do que a classificação do barramento do painel MLO para permitir o crescimento futuro da carga ou para coordenar o disparo para que uma falha no ramal não destrua a alimentação principal. A "falta" de um painel MLO principal é um recurso para flexibilidade de design do sistema. | A coordenação é com o fornecimento de serviços públicos.As características de disparo do disjuntor principal devem ser coordenadas com os dispositivos de proteção da concessionária a montante. A coordenação a jusante é entre o disjuntor principal e os disjuntores do ramal. Uma falha grave no ramal pode desarmar a rede elétrica, causando um apagão total do painel. |
| 6. Análise de custo e valor | Menor custo inicial do painel.O painel em si é normalmente mais barato porque não possui o conjunto do disjuntor principal. Contudo, isto não leva em conta o custo necessário do equipamento separado de desconexão a montante. O custo total instalado pode ser semelhante ou superior dependendo da execução no dispositivo upstream. | Custo inicial do painel mais alto, mas valor completo.O custo do painel inclui o disjuntor principal. Para novas construções ou para um único ponto de serviço, esta é muitas vezes a solução mais económica e simples, agrupando todas as funções necessárias. |
| 7. Espaço físico e layout dentro do gabinete | Maximiza o espaço para circuitos ramificados.Sem grandes disjuntores principais ocupando posições, um painel MLO muitas vezes pode acomodar mais disjuntores de derivação no mesmo tamanho de gabinete físico. Esta é uma grande vantagem em aplicações de modernização ou com espaço limitado. | Espaço compartilhado com o dispositivo principal.O disjuntor principal ocupa espaço, normalmente as duas a quatro posições superiores de um painel residencial. Isso reduz o número de espaços disponíveis para disjuntores de derivação, às vezes necessitando de um painel maior ou de um subpainel. |
| 8. Classificação de resistência à corrente de falha | Dependente da proteção upstream.O painel MLO e seus terminais devem ter uma classificação de interrupção (IR) ou classificação de resistência (SCCR) suficiente para a corrente de falha disponível em seu local. Esta classificação é independente, mas deve ser >= a classificação de interrupção do disjuntor a montante. | Classificação integrada.A classificação de interrupção do disjuntor principal (por exemplo, 22kA, 65kA, 100kA) define a capacidade de corrente de falta do painel. Os terminais e o barramento são testados como parte deste conjunto para suportar as forças magnéticas e o calor de uma falta até que o disjuntor a libere. |
As implicações de segurança decorrem diretamente da diferença de “desconexão local”. Em uma instalação comercial, um eletricista trabalhando em um subpainel MLO deve contar com um procedimento de bloqueio/sinalização (LOTO) em um local remoto. Se essa desconexão não estiver sob seu controle exclusivo (por exemplo, alimenta outras cargas), o risco é maior. Com um painel MBL, a desconexão está ali, visível e controlável. Do ponto de vista da segurança contra incêndio, uma falta por arco nos terminais principais de um painel MLO pode ser mais grave porque o disjuntor a montante pode ter um tempo de compensação mais longo (devido ao atraso intencional para coordenação) do que um disjuntor principal teria para uma falta em seus próprios terminais. Praticamente, a solução de problemas é diferente. Num painel MBL, se toda a energia for perdida, a primeira verificação é o disjuntor principal. Em um sistema com painel MLO, uma perda total requer a verificação do dispositivo upstream remoto.
Nossa fábrica projeta nossos terminais de painel para mitigar riscos de falha em ambos os cenários, mas a arquitetura do sistema dita os protocolos de segurança que devem ser seguidos. Em última análise, a escolha entre MLO e MBL não é sobre qual é universalmente “melhor”, mas sobre qual écorretopara o projeto específico do sistema elétrico. Nossa experiência garante que os terminais centrais de qualquer escolha sejam projetados para desempenho e segurança ideais na função pretendida.
Selecionar a configuração de painel apropriada – MLO ou MBL – é uma decisão crítica que afeta a segurança, o custo, a funcionalidade e a conformidade. Não é uma preferência subjetiva, mas uma determinação sistemática baseada no diagrama unifilar elétrico do projeto, nos requisitos do código e nas restrições práticas. Na Wenzhou Kangshuai Electronic Co., Ltd., nossa equipe de suporte técnico orienta os clientes diariamente nesse processo de decisão, pois isso influencia diretamente o tipo de terminais de painel e conjuntos que eles precisam solicitar de nossa fábrica. O guia passo a passo abrangente a seguir foi desenvolvido com base em nossas duas décadas de experiência no setor e foi projetado para ajudar engenheiros, empreiteiros e construtores de painéis a fazerem uma escolha correta e informada.
Esta é a primeira questão fundamental. Desenhe ou revise o diagrama unifilar do sistema.Pergunte: Este painel é o PRIMEIRO ponto de conexão depois do medidor da concessionária ou do transformador secundário?
Nossa Nota:Esta etapa parece básica, mas a aplicação incorreta aqui é uma violação comum do código. Vimos projetos atrasados porque um painel MLO foi instalado onde era necessário equipamento de serviço. Nossa documentação para terminais de painel sempre esclarece seu uso pretendido em equipamentos SUSE ou não SUSE.
Emendas locais ao NEC e regras específicas de empresas de serviços públicos podem substituir as diretrizes gerais.
Nosso papel:Garantimos que nossos terminais de painel para aplicações MLO e MBL possuam as listagens UL necessárias (UL 486, UL 67) que são universalmente reconhecidas pelas AHJs, removendo uma variável de sua lista de verificação de conformidade.
Além dos mínimos de código, considere os fatores humanos de operação e manutenção do sistema.
Analise o custo total instalado, não apenas o preço dos componentes.
Nosso suporte:Depois de fazer sua escolha, nossa equipe na Wenzhou Kangshuai Electronic Co., Ltd. pode fornecer especificações precisas para os terminais do painel necessários. Para um painel MLO, especificaremos o kit de terminais autônomo com a ampacidade, faixa de fios e estilo de montagem corretos. Para um painel MBL, forneceremos o conjunto do disjuntor principal integrado ou os componentes específicos para a unidade do disjuntor principal. Nosso objetivo é tornar a especificação final do componente a parte mais fácil do seu processo de tomada de decisão, apoiada por nossa fabricação confiável e dados técnicos especializados.

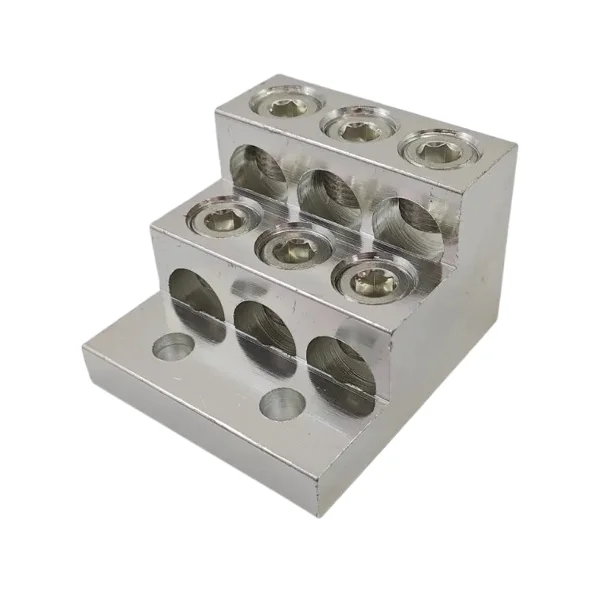

Seja para aplicações MLO ou de disjuntores principais, os terminais em si devem ser especificados com precisão. NoWenzhou Kangshuai Eletrônico Co., Ltd., nós fabricamosTalões de painelde acordo com padrões exigentes e aconselhamos nossos clientes a sempre verificar os seguintes parâmetros.
Fornecendo especificações detalhadas e precisas para nossosTalões de painelé uma parte fundamental do nosso serviço. Garante compatibilidade, segurança e confiabilidade a longo prazo para cada painel construído com nossos componentes.
Em resumo, a diferença entre os terminais principais e os terminais do disjuntor principal é definida pela arquitetura do sistema.Apenas terminais principais (MLO)os painéis são pontos de conexão para distribuição a jusante, contando com uma desconexão externa e proteção contra sobrecorrente.Terminal do disjuntor principal (MBL)os painéis incorporam essa proteção crítica e se desconectam dentro do gabinete, tornando-os adequados como equipamentos de serviço. A escolha depende do papel do painel no sistema elétrico geral. Como fabricante líder,Wenzhou Kangshuai Eletrônico Co., Ltd.fornece alta qualidade, confiávelTalões de painelpara ambas as configurações. Nossa experiência garante que, quer você esteja construindo um painel principal ou um subpainel, os pontos de conexão – o coração da distribuição de energia – sejam projetados para máxima segurança, durabilidade e desempenho. Apoiamos cada terminal que sai de nossa fábrica, sabendo que é um componente essencial em um sistema elétrico seguro e eficiente.
Pronto para especificar os terminais certos para o seu projeto?Não deixe a conectividade ao acaso.Contate os especialistasna Wenzhou Kangshuai Electronic Co., Ltd. hoje para obter catálogos detalhados de produtos, fichas técnicas e suporte personalizado na seleção dos terminais de painel perfeitos para suas aplicações de terminais principais ou disjuntores principais. Nossa equipe está aqui para garantir que seus projetos sejam compatíveis com os códigos e construídos para durar. Solicite agora mesmo um orçamento ou consulta.
P: Posso adicionar um disjuntor principal a um painel somente com terminal principal?
UM:Geralmente, não. Os painéis Main Lug Only são fabricados e listados com uma estrutura de barramento específica que não foi projetada para aceitar a adição de um disjuntor principal internamente. O gabinete também não está configurado para isso. Para conseguir isso, você precisaria substituir todo o painel por um tipo de disjuntor principal ou instalar um disjuntor de desconexão externo a montante, que essencialmente mantém o painel como um MLO alimentado por esse novo disjuntor. Consulte sempre um eletricista qualificado e as instruções do fabricante do painel.
P: O que é mais seguro, um terminal principal ou um painel do disjuntor principal?
UM:A segurança depende da correta aplicação e instalação. Um painel de disjuntores principal fornece uma desconexão clara e imediata no local do painel, o que é um benefício de segurança para manutenção e emergências. No entanto, um painel MLO alimentado por um disjuntor a montante adequadamente dimensionado e localizado é igualmente seguro do ponto de vista da proteção de sobrecorrente. O risco potencial de segurança surge se a desconexão a montante não estiver facilmente acessível ou estiver etiquetada incorretamente.
P: Como posso saber se meu painel existente é MLO ou possui um disjuntor principal?
UM:Abra a porta do painel (com segurança e somente se você estiver qualificado). Observe a parte superior do painel por onde entram os fios de serviço. Se você vir um interruptor ou disjuntor grande e único, com todos os outros disjuntores agrupados abaixo e rotulado como "Principal", você tem um painel de disjuntores principal. Se você vir apenas um conjunto de terminais grandes com fios pesados conectados e nenhum interruptor acima dos disjuntores de ramificação, provavelmente é um painel MLO. A tampa do painel também deve estar marcada como “Main Lug Only” se for um MLO.
P: O painel do disjuntor principal também possui terminais principais?
UM:Sim, tecnicamente. Em um painel do disjuntor principal, os condutores de serviço de entrada se conectam aos terminais que fazem parte do próprio conjunto do disjuntor principal. Estes são os terminais do "lado da linha" do disjuntor principal. Portanto, possui terminais do disjuntor principal. O termo "terminais principais" é normalmente reservado para os terminais independentes encontrados em um painel MLO.
P: Os terminais são diferentes entre os painéis MLO e MBL?
UM:Eles podem ser. Embora ambos devam ser classificados para a amperagem do sistema, os terminais MLO geralmente são componentes autônomos aparafusados ao barramento. Os terminais do disjuntor principal estão integrados na carcaça e no design do disjuntor. Os padrões de material e desempenho são igualmente elevados, mas a sua forma física e montagem são específicas para a sua aplicação. Em nossa fábrica fabricamos ambos os tipos para atender às distintas demandas mecânicas e térmicas de suas respectivas instalações.
