Conexões elétricas confiáveis são essenciais para a distribuição segura de energia em edifícios comerciais, instalações industriais e equipamentos elétricos. À medida que os sistemas de distribuição se tornam mais complexos, os componentes de conexão devem fornecer terminação de condutor estável, contato mecânico confiável e compatibilidade com o ambiente de instalação pretendido.2 terminais de painel condutorsão projetados para aplicações que exigem um arranjo de terminais adequado para conectar condutores em equipamentos de distribuição elétrica.
A seleção dos componentes de conexão apropriados envolve mais do que verificar as dimensões físicas. As classificações elétricas, a compatibilidade dos condutores, os métodos de instalação, as propriedades dos materiais e os padrões aplicáveis influenciam a adequação de um terminal para um sistema específico. é especializada em terminais mecânicos, terminais prensados a frio e conectores, fornecendo produtos de conexão elétrica para uma ampla gama de aplicações industriais.
Os painéis são partes importantes dos sistemas de distribuição elétrica. Eles organizam a energia recebida e distribuem eletricidade aos circuitos ramificados por meio de dispositivos de proteção e condutores associados. Dentro destes sistemas, os componentes terminais estabelecem a conexão física e elétrica entre os condutores e os pontos de conexão designados.
A qualidade dessas conexões afeta a confiabilidade da instalação, os requisitos de manutenção e a segurança elétrica geral. Um terminal adequado deve corresponder ao tipo de condutor, tamanho do condutor, carga elétrica e configuração do equipamento especificado para a aplicação.
O equipamento de distribuição elétrica geralmente contém vários condutores e pontos de conexão dentro de um gabinete limitado. Projetos de terminais apropriados ajudam a organizar a fiação e a manter um arranjo de conexão claro. Isto é particularmente importante em instalações onde a acessibilidade, o roteamento dos condutores e os procedimentos de manutenção devem ser considerados em conjunto.
Um arranjo de conexão bem planejado pode ajudar os técnicos a identificar os condutores com mais facilidade e realizar inspeções ou serviços com mais eficiência. O posicionamento adequado do condutor também reduz o estresse mecânico desnecessário nos componentes conectados e ajuda a manter o interior do painel ordenado.
Os terminais elétricos devem fornecer superfícies de contato adequadas e fixação mecânica segura. O mau contato pode aumentar a resistência elétrica e gerar calor localizado, especialmente quando as conexões suportam cargas sustentadas ou apresentam condições operacionais desfavoráveis.
A seleção apropriada de componentes e os procedimentos corretos de instalação ajudam a reduzir esses riscos. As superfícies de conexão, a preparação do condutor, os métodos de fixação e os requisitos de aperto especificados devem ser considerados durante a montagem. A seleção do terminal deve seguir as instruções do fabricante do equipamento e os requisitos elétricos aplicáveis.
Diferentes instalações elétricas têm diferentes requisitos de conexão. Um terminal adequado para uma configuração de painel pode não ser apropriado para outra porque os materiais dos condutores, o espaço disponível, as condições de operação e as classificações do equipamento podem variar.
A compatibilidade do condutor é uma das considerações mais importantes ao selecionar terminais elétricos. O terminal deve ser aprovado para o material e tamanho do condutor utilizado na instalação. Os condutores de cobre e alumínio podem ter características de materiais diferentes, portanto, um componente de conexão destinado a um tipo não deve ser automaticamente considerado adequado para o outro.
Antes de selecionar um terminal, o pessoal técnico deve revisar as especificações do fabricante e confirmar as combinações de condutores permitidas. Quando vários condutores forem destinados a compartilhar uma conexão, o terminal deverá ser classificado especificamente para esse arranjo. A presença de mais de uma abertura de condutor não estabelece, por si só, compatibilidade com todos os tamanhos ou combinações de condutores.
Uma conexão mecânica segura ajuda a manter o contato entre o condutor e o terminal. Vibração, manutenção repetida, ciclos térmicos e montagem inadequada podem afetar a estabilidade da conexão se o componente selecionado ou método de instalação for inadequado.
O projeto do terminal deve, portanto, ser avaliado em relação à aplicação pretendida. As considerações relevantes incluem a estrutura de fixação, o método de retenção do condutor, o espaço de instalação disponível e o procedimento de montagem prescrito pelo fabricante.
As classificações elétricas determinam se um componente de conexão é apropriado para uma instalação específica. A capacidade de corrente, a classificação de tensão, as limitações de temperatura e os requisitos de curto-circuito devem ser avaliados no contexto do sistema elétrico completo.
Estas características não devem ser inferidas apenas da aparência ou da categoria do produto. Engenheiros e instaladores devem consultar a documentação verificada do produto e as classificações do equipamento no qual o terminal será usado.
Alguns arranjos de distribuição elétrica exigem uma configuração de terminal que acomode mais de um condutor em um local de conexão designado. Nesses casos, um projeto adequado de dois condutores pode ajudar a simplificar o roteamento dos condutores e apoiar uma instalação mais organizada.

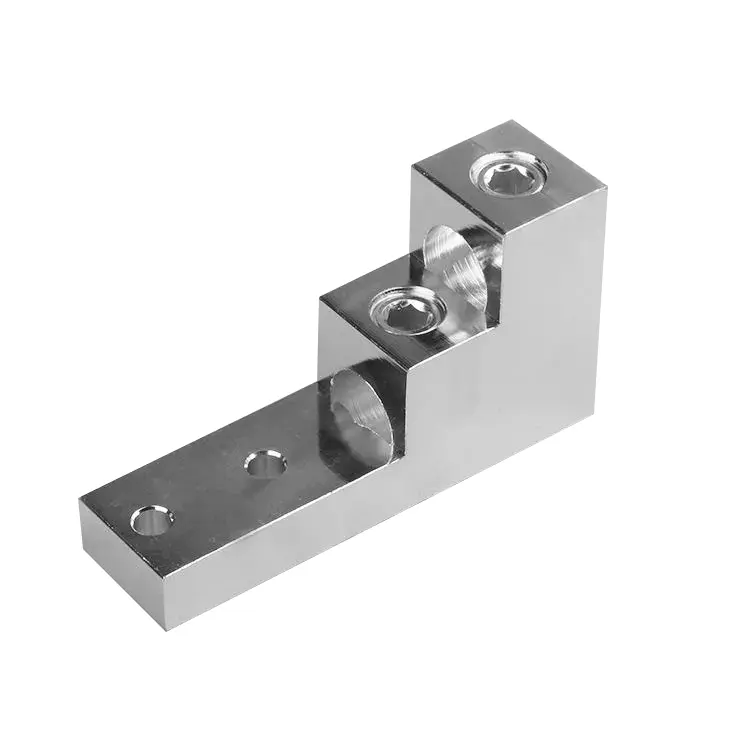

2 terminais de painel condutordevem ser selecionados de acordo com sua configuração aprovada e função elétrica pretendida. A sua adequação depende das especificações do fabricante, dos condutores a serem conectados e dos requisitos do painel ou equipamento associado.
Os invólucros elétricos devem acomodar condutores, dispositivos de proteção, barramentos e outros componentes sem comprometer a segurança ou a acessibilidade. Um arranjo de terminais apropriado pode ajudar a reduzir cruzamentos desnecessários de fios e apoiar um layout mais sistemático.
No entanto, a eficiência do espaço nunca deve substituir a compatibilidade eléctrica. A instalação deve preservar as folgas exigidas, manter condições adequadas de curvatura do condutor e fornecer acesso para inspeção e manutenção. O layout final deve estar de acordo com as instruções de equipamento e códigos elétricos aplicáveis.
Um projeto de conexão que corresponda ao arranjo de fiação pretendido pode simplificar a montagem e ajudar os técnicos a seguir procedimentos de instalação consistentes. Isso pode ser útil na fabricação de painéis elétricos, integração de equipamentos e projetos que envolvam configurações repetidas de painéis.
A seleção padronizada de componentes também oferece suporte a documentação mais clara e práticas de manutenção mais consistentes. Quando os terminais são identificados pelas suas especificações aprovadas e requisitos de aplicação, as equipes técnicas podem reduzir a incerteza durante a montagem e substituição.
O desempenho de um terminal elétrico depende do seu design, propriedades do material, precisão dimensional e consistência de fabricação. Esses fatores influenciam o contato elétrico, a resistência mecânica, o ajuste da instalação e a confiabilidade do serviço a longo prazo.
Os materiais condutores são selecionados de acordo com os requisitos elétricos e mecânicos pretendidos. Sua condutividade, resistência, comportamento à corrosão e compatibilidade com o condutor influenciam a adequação do componente acabado.
A condição da superfície também é importante. Contaminação, tratamentos de superfície inadequados ou danos durante o manuseio podem afetar a interface de contato. Por esta razão, os controles de fabricação e os procedimentos adequados de armazenamento e manuseio contribuem para a qualidade dos produtos de conexão elétrica.
Quando estiverem envolvidos metais diferentes, a compatibilidade deverá ser confirmada através da documentação técnica do fabricante. O projeto correto do terminal e o método de instalação aprovado ajudam a resolver os riscos associados a combinações inadequadas de materiais.
A fabricação precisa ajuda a garantir que os componentes terminais estejam em conformidade com o design pretendido. Dimensões consistentes apoiam a montagem adequada e reduzem a probabilidade de dificuldades de montagem durante a instalação.
Os fabricantes podem apoiar a consistência do produto através de procedimentos de produção controlados, ferramentas adequadas, monitoramento de processos e inspeção. Os métodos de inspeção específicos dependem do projeto do produto e dos requisitos de qualidade estabelecidos para a aplicação.
A inspeção é uma parte importante da produção de componentes de conexão elétrica confiáveis. Dependendo do produto e do uso pretendido, as verificações de qualidade podem abordar conformidade dimensional, condição da superfície, requisitos de material, características mecânicas e critérios relevantes de desempenho elétrico.
A verificação deve basear-se em requisitos definidos e não em suposições gerais. Documentação técnica, registros de inspeção e relatórios de testes aplicáveis ajudam a estabelecer se um componente é adequado para a aplicação pretendida.
| Consideração de qualidade | Foco de inspeção | Benefício prático |
|---|---|---|
| Conformidade de materiais | Material especificado e condição da superfície | Suporta desempenho elétrico e mecânico adequado |
| Precisão dimensional | Geometria do terminal e ajuste da conexão | Ajuda a manter uma montagem consistente |
| Integridade mecânica | Condição estrutural e retenção do condutor | Suporta instalação segura |
| Adequação elétrica | Classificações verificadas e compatibilidade de aplicativos | Ajuda a garantir o uso apropriado dentro do sistema |
| Documentação | Especificações e registros de testes aplicáveis | Suporta verificação e rastreabilidade do produto |
Mesmo um terminal bem fabricado pode ter um desempenho ruim quando instalado incorretamente. Conexões elétricas confiáveis dependem da seleção adequada do produto, da preparação adequada dos condutores, da fixação correta e do cumprimento das instruções do fabricante do equipamento.
A preparação do condutor deve seguir os requisitos do fabricante do terminal. O isolamento deve ser removido no comprimento especificado sem danificar os fios do condutor ou reduzir a área efetiva da seção transversal do condutor.
Fios danificados, contaminação e decapagem incorreta podem comprometer a conexão. Para condutores trançados, qualquer preparação ou tratamento necessário deve ser compatível com o projeto do terminal. Componentes adicionais só devem ser usados quando permitido pelas instruções do fabricante.
Os requisitos de fixação variam de acordo com a construção e aplicação do terminal. O aperto insuficiente pode resultar em pressão de contato insuficiente, enquanto o aperto excessivo pode danificar o condutor ou o hardware de conexão. Os técnicos devem usar os valores de torque especificados e ferramentas apropriadas sempre que o fabricante exigir.
Os procedimentos de instalação também devem levar em conta o espaço disponível ao redor do terminal e o roteamento dos condutores conectados. Cargas mecânicas não devem ser transferidas desnecessariamente para o ponto de conexão através de alinhamento forçado ou tensão excessiva do fio.
Após a montagem, a conexão deve ser inspecionada de acordo com as instruções de trabalho e requisitos de segurança relevantes. A inspeção pode ajudar a identificar danos visíveis, posicionamento incorreto do condutor, fixação inadequada ou interferência em componentes próximos.
Os testes elétricos e o comissionamento devem ser realizados por pessoal qualificado, utilizando procedimentos apropriados ao equipamento. O trabalho energizado deve seguir os requisitos de segurança aplicáveis e as conexões não devem ser ajustadas enquanto energizado, a menos que um procedimento especificamente autorizado permita.
Os componentes de conexão elétrica suportam uma ampla gama de equipamentos e infraestrutura. Sua seleção varia de acordo com o ambiente operacional, disposição dos condutores, classificações elétricas e requisitos de manutenção de cada aplicação.
Prédios comerciais, fábricas e instalações de serviços dependem de equipamentos de distribuição para fornecer iluminação, máquinas, sistemas HVAC e outras cargas elétricas. Componentes terminais apropriados ajudam a estabelecer conexões organizadas de condutores dentro de painéis e equipamentos relacionados.
Nestes ambientes, conexões confiáveis contribuem para a continuidade operacional e apoiam inspeções de rotina. A seleção do produto deve levar em conta as características elétricas do sistema, bem como as condições de instalação dentro do gabinete.
As máquinas industriais geralmente combinam motores, circuitos de controle, dispositivos de proteção e componentes de distribuição de energia. Terminais adequados ajudam a conectar esses elementos dentro da arquitetura elétrica do equipamento.
Os fabricantes também podem se beneficiar de especificações de componentes consistentes em todos os modelos de equipamentos. A seleção padronizada pode simplificar a documentação de montagem, o planejamento de manutenção e a identificação de peças de reposição, desde que os terminais selecionados permaneçam compatíveis com cada projeto.
As instalações de distribuição de energia requerem componentes de conexão que atendam aos requisitos elétricos e mecânicos definidos. Os engenheiros devem considerar as características da carga, a coordenação da proteção, as condições ambientais e as classificações dos equipamentos associados ao escolher os terminais.
Nestas aplicações, a adequação de um componente deve ser apoiada pela sua documentação técnica e quaisquer aprovações necessárias. Uma descrição geral por si só não é suficiente para estabelecer a conformidade com um padrão de instalação específico.
Os terminais elétricos estão disponíveis em diferentes estruturas e arranjos de conexão. Compreender as principais diferenças ajuda as equipes técnicas a selecionar componentes que correspondam ao plano de fiação e aos requisitos do equipamento.
| Fator de seleção | O que confirmar | Por que é importante |
|---|---|---|
| Material condutor | Compatibilidade aprovada com cobre ou alumínio | Ajuda a evitar combinações inadequadas de materiais |
| Arranjo do condutor | Número permitido e combinação de condutores | Suporta configuração de conexão correta |
| Classificação elétrica | Requisitos de corrente, tensão e temperatura | Ajuda a manter a segurança do sistema |
| Espaço de instalação | Dimensões do terminal e folgas necessárias | Suporta fiação e manutenção práticas |
| Requisitos de conformidade | Normas aplicáveis e aprovações de equipamentos | Ajuda a verificar a adequação para a instalação pretendida |
As comparações devem ser baseadas em especificações verificadas e não em suposições sobre a aparência do produto. Quando um terminal for destinado ao uso com equipamento de painel específico, a compatibilidade com esse equipamento deverá ser confirmada antes da instalação.
Verifique o material do condutor, o tamanho aprovado do condutor, as classificações elétricas, o arranjo de conexão permitido, as dimensões de instalação e os requisitos de certificação aplicáveis. O terminal deve ser adequado ao equipamento e às condições operacionais pretendidas.
Não. Um terminal pode acomodar vários condutores somente quando seu projeto e as especificações do fabricante permitirem explicitamente o arranjo de condutores pretendido. Usar um terminal inadequado pode causar mau contato, superaquecimento ou outros riscos elétricos.
O aperto correto ajuda a estabelecer a pressão de contato exigida pelo projeto da conexão. O aperto insuficiente ou excessivo pode afetar a estabilidade mecânica e o desempenho elétrico. Siga sempre o procedimento de instalação especificado e use ferramentas apropriadas.
A qualidade da conexão pode ser garantida através da seleção correta do produto, preparação cuidadosa do condutor, instalação adequada, inspeção adequada e conformidade com os procedimentos de manutenção. Qualquer inspeção ou manutenção deve seguir as instruções do fabricante do equipamento e as regras de segurança aplicáveis.
A documentação relevante pode incluir desenhos de produtos, especificações de materiais, informações de compatibilidade de condutores, classificações elétricas, instruções de instalação e registros de testes ou certificações aplicáveis. Os documentos exigidos dependem das especificações do projeto e das normas que regem a instalação.
A tecnologia de conexão elétrica continua a evoluir junto com as necessidades de distribuição de energia moderna, automação industrial, fabricação de máquinas e infraestrutura predial. À medida que os sistemas se tornam mais integrados, os componentes terminais devem ser selecionados com especial atenção à segurança, compatibilidade, qualidade de fabricação e requisitos de instalação.
Para aplicações que envolvem2 terminais de painel condutor, a solução mais adequada é aquela que corresponde ao arranjo de condutores pretendido e está em conformidade com as classificações e instruções do equipamento elétrico relevante. Resultados confiáveis dependem da qualidade do produto e da instalação correta, tornando a verificação técnica uma parte essencial da seleção dos componentes.
