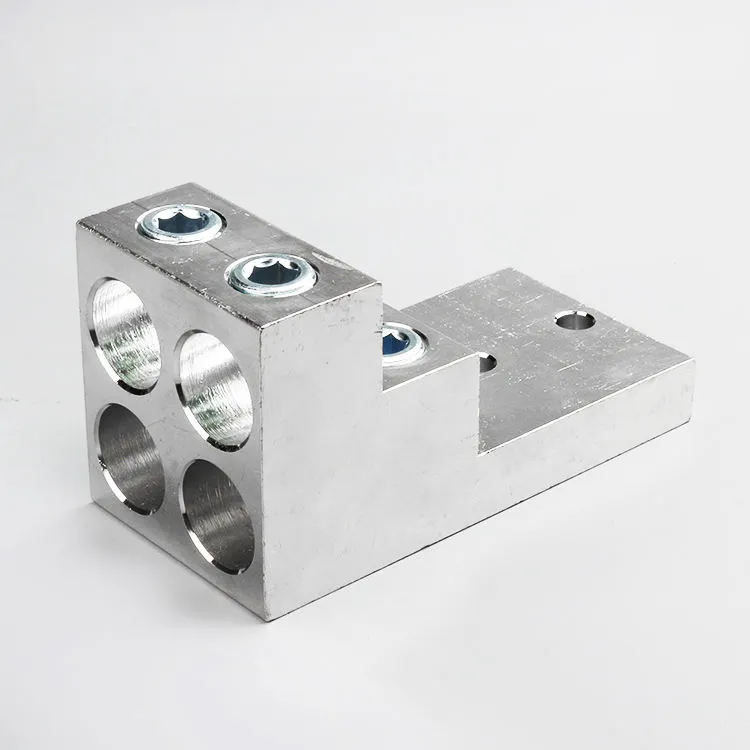

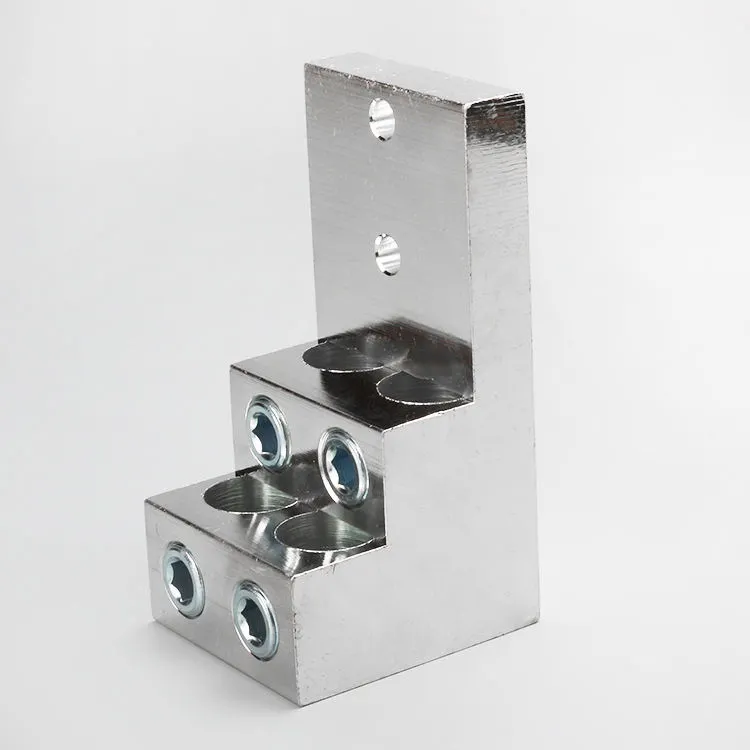

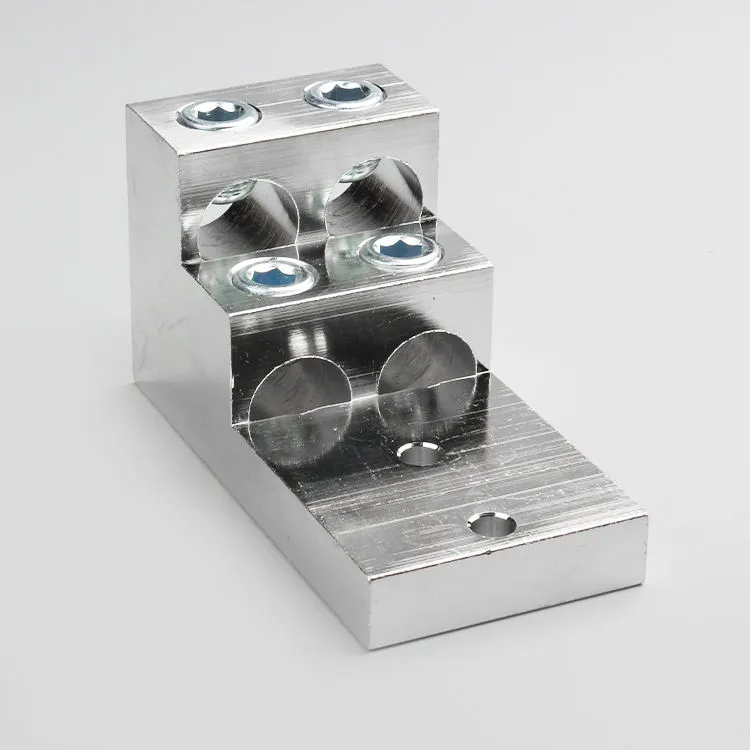

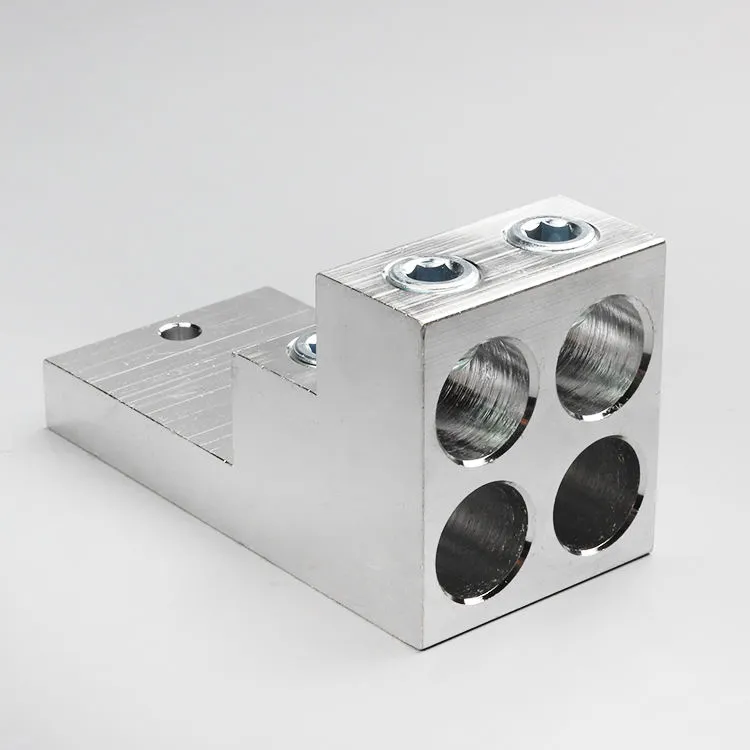

750 MCM-1/0 4 terminais de painel de condutores

Os terminais do painel de 4 condutores China Kangshuai 750 MCM-1/0 são feitos de cobre eletrolítico C1100 e galvanizados com estanho (0,15 µ m) em uma geometria de orelha convexa, que pode ser usado para saída da caixa do combinador solar para entrada do inversor. Deixe-me descrever este produto de várias perspectivas:

Principais características

-Acomoda entrada 750 MCM (300mm²) e saída 1/0 AWG (53,5mm²) em uma única unidade, eliminando a emenda do adaptador.

A placa de pressão comprime diferentes condutores simultaneamente para evitar deformação térmica (teste UL 486B).

Resina epóxi vermelha/preta, usada para reconhecimento visual de polaridade.

Camada de estanho galvanizada de ambiente duplo + ferragens de aço inoxidável, resistente à névoa salina (padrão ASTM B117> 500 horas).

O kit de transição de cobre e alumínio pode prevenir a corrosão galvânica.

Tipo de fio

Cobre: ​​THHN/THWN-2 (90°C úmido/seco, resistente ao sol).

Alumínio: XHHW-2 (90°C, classificação de conduíte) ou RWU90 (90°C, 1kV).

-Siemens Sivakan 8PS, Eaton Memshield B, ABB UniGear.

autenticação:

-UL 486A-B、CSA C22.2、IEC 60947-7-1、RoHS 3。

guia de instalação

1. Preparação

-De acordo com a Tabela NEC 310.16, retire a camada de isolamento (750 MCM: mínimo de 38 mm; mínimo de 1/0:25 mm).

2. Sequência de crimpagem

-Insert 750 MCM into the large barrel → Torque to 38 pounds per foot → Insert 1/0 into the small barrel → Torque to 32 pounds per foot.

3. Verificação de qualidade

750 MCM-1/0 4 terminais de painel condutor usam um termômetro infravermelho através da entrada lateral; A temperatura ambiente Δ T ≤ 30K indica conexão segura.

Suporte para pedidos:

Modelo 3D (STEP/IPE): Baixe no [Portal do Fabricante]

Envio de emergência: Entrega global em até 48 horas, certificado pela DNV-GL/ABS.

Cenários de aplicação

Converta o barramento principal da PDU em circuitos ramificados.

Atualize o alimentador tradicional 1/0 AWG para 750 MCM sem modificar o painel.

Por que você escolheu este produto

Um bloco terminal substitui dois conectores e blocos de emenda (compatível com o padrão NEC 310.10 (H)).

Garantia de condutividade de 50 anos.

Os terminais do painel de 4 condutores 750 MCM-1/0 passaram no teste de corrente de falha de 65kA (UL 486B Classe B).
